　　(73)专利权人湖北沃福消防设备有限公司地址431400湖北省武汉市新洲区阳逻锦豪工业园3栋5单元

　　本实用新型提供悬挂型干粉灭火器,属于消防器械技术领域,该悬挂型干粉灭火器,包括:安装板和灭火器,升降机构,设置在安装板的底部,以带动灭火器升降,所述升降机构包括固定框和转动连接在固定框内壁上的收线盘,所述收线盘的外侧设置有钢丝绳,收纳机构,设置在升降机构的底部,限位机构,设置在收纳机构的内部,所述限位机构包括安装座和安装在安装座内底壁两侧的限位组件。本实用新型的有益效果,在安装时,无需工作人员托举灭火器进行安装,从而降低了灭火器安装时的劳动成本,避免了灭火器从高处掉落的风险。

　　升降机构(2),设置在安装板(1)的底部,以带动灭火器(6)升降,所述升降机构(2)包括固定框(21)和转动连接在固定框(21)内壁上的收线),所述收线)的外侧设置有钢丝绳(23),

　　限位机构(5),设置在收纳机构(4)的内部,所述限位机构(5)包括安装座(51)和安装在安装座(51)内底壁两侧的限位组件(53),转动收线)向上移动至收纳机构(4)的内部,并使限位组件(53)伸出安装座(51),从而完成对灭火器(6)的安装。

　　2.根据权利要求1所述的悬挂型干粉灭火器,其特征在于,所述收线)的内部插接有驱动件(3)。

　　3.根据权利要求1所述的悬挂型干粉灭火器,其特征在于,所述收纳机构(4)包括收纳框(41),所述收纳框(41)的内壁两侧均开设有限位槽(43)。

　　4.根据权利要求3所述的悬挂型干粉灭火器,其特征在于,所述收纳框(41)的两侧均开设有滑槽(42),所述滑槽(42)的内部滑动连接有推杆(44)。

　　5.根据权利要求1所述的悬挂型干粉灭火器,其特征在于,所述限位组件(53)包括连接板(531)和滑动连接在连接板(531)内部的滑杆(532)以及安装在滑杆(532)一端的限位柱(534),所述安装座(51)的两侧均开设有供限位柱(534)穿行的槽,所述滑杆(532)与限位柱(534)之间安装有连接盘(533)。

　　6.根据权利要求5所述的悬挂型干粉灭火器,其特征在于,所述滑杆(532)的一端外侧设置有弹性件(535),所述弹性件(535)的一端安装在连接板(531)的一侧,所述弹性件(535)的另一端安装在连接盘(533)的一端。

　　7.根据权利要求5所述的悬挂型干粉灭火器,其特征在于,所述安装座(51)的内底壁中部安装有连接块(52),所述连接块(52)的两侧均开设有与滑杆(532)相适配的通孔。

　　8.根据权利要求3所述的悬挂型干粉灭火器,其特征在于,所述固定框(21)的底部与收纳框(41)的顶部均开设有供钢丝绳(23)穿行的通槽。

　　9.根据权利要求3所述的悬挂型干粉灭火器,其特征在于,所述安装座(51)的顶部与钢丝绳(23)的底端相连接,所述固定框(21)的底部与收纳框(41)的顶部均开设有供钢丝绳(23)穿行的通槽。

　　10.根据权利要求4所述的悬挂型干粉灭火器,其特征在于,所述推杆(44)的外侧安装有限位盘,所述滑槽(42)的内壁与限位盘滑动连接。

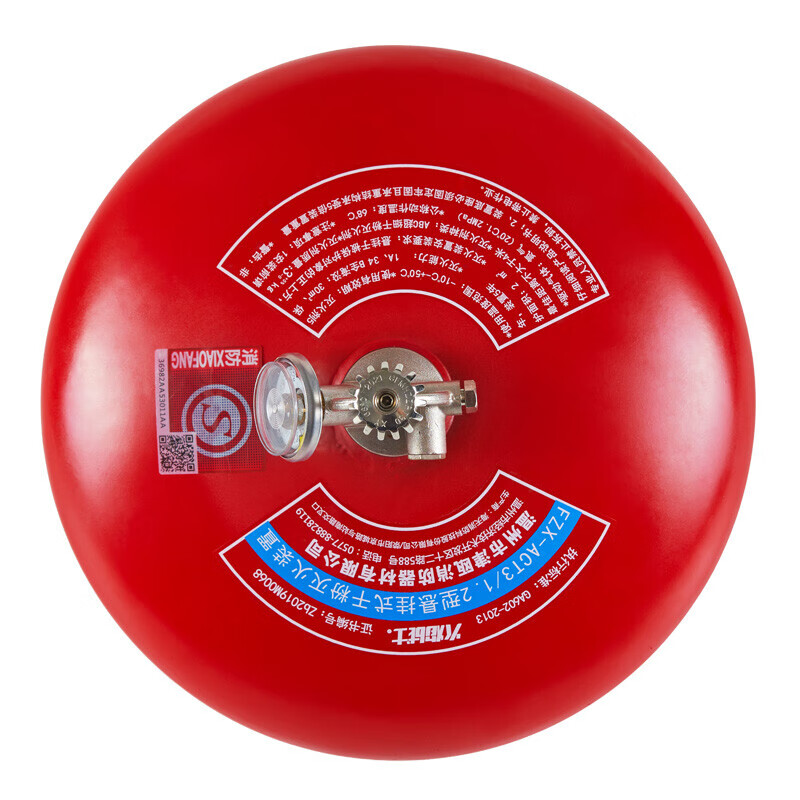

　　[0002]悬挂灭火器有悬挂式干粉灭火器,自动悬挂灭火器、悬挂式液体自动灭火器,具有灭火速度快,灭火药剂毒性低,使用安全等特点,在一些重要的工业和民用建筑中,都会在一些重要以及昂贵的设备上方进行悬挂式干粉灭火器的固定安装,以此能够达到快速、有效的保护作用。

　　[0003]在中国已授权实用新型专利申请公开号CN217854264U中公开的悬挂式干粉灭火装置,该悬挂式干粉灭火装置,能够在使用的过程中,便于更好的对悬挂式干粉灭火器本体进行安装和拆卸,以便于人们能够更好的进行悬挂式干粉灭火器本体的更换操作,但是上述现有技术的结构设计,

　　[0004]在对灭火器进行更换操作的过程中,需要借助爬梯并携带新的灭火器到达旧的灭火器处,然后再对新的灭火器进行安装,而由于灭火器想要扩大灭火面积,其内部的灭火剂也要填充的更多,所以当灭火器的灭火范围较大时,灭火器本事的重量也会正大,当灭火器的重量较大时,会导致对灭火器更换的过程中消耗大量的劳动成本,且当灭火器更换数量较多时,还会导致工作人员的手臂酸痛,进而出现灭火器从高处掉落情况。

　　[0005]所以我们提出了悬挂型干粉灭火器,以便于解决上述中提出的问题。

　　[0006]本实用新型的目的在于提供悬挂型干粉灭火器,旨在解决安装劳动成本较高的问题。

　　[0007]为实现上述目的,本实用新型提供如下技术方案,悬挂型干粉灭火器,包括:

　　[0009]升降机构,设置在安装板的底部,以带动灭火器升降,所述升降机构包括固定框和转动连接在固定框内壁上的收线盘,所述收线盘的外侧设置有钢丝绳,

　　[0011]限位机构,设置在收纳机构的内部,所述限位机构包括安装座和安装在安装座内底壁两侧的限位组件,转动收线盘收卷钢丝绳使安装座向上移动至收纳机构的内部,并使限位组件伸出安装座,从而完成对灭火器的安装。

　　[0012]优选的,所述收线盘的一端开设有插槽,所述插槽的内部插接有驱动件。

　　[0013]优选的,所述收纳机构包括收纳框,所述收纳框的内壁两侧均开设有限位槽。

　　[0014]优选的,所述收纳框的两侧均开设有滑槽,所述滑槽的内部滑动连接有推杆。

　　[0015]优选的,所述限位组件包括连接板和滑动连接在连接板内部的滑杆以及安装在滑杆一端的限位柱,所述安装座的两侧均开设有供限位柱穿行的槽,所述滑杆与限位柱之间安装有连接盘。

　　[0016]优选的,所述滑杆的一端外侧设置有弹性件,所述弹性件的一端安装在连接板的一侧,所述弹性件的另一端安装在连接盘的一端。

　　[0017] 优选的,所述安装座的内底壁中部安装有连接块,所述连接块的两侧均开设有与滑杆相适配的通孔。

　　[0018] 优选的,所述固定框的底部与收纳框的顶部均开设有供钢丝绳穿行的通槽。

　　[0019] 优选的,所述安装座的顶部与钢丝绳的底端相连接,所述固定框的底部与收纳框的顶部均开设有供钢丝绳穿行的通槽。

　　[0020] 优选的,所述推杆的外侧安装有限位盘,所述滑槽的内壁与限位盘滑动连接。

　　[0022] 一、本实用新型安装时,将灭火器螺纹连接到螺纹筒上,然后通过驱动件旋转收线盘使收线盘收起钢丝绳,从而带动灭火器向上移动,当安装座进入收纳框时,限位柱受到挤压的力缩入安装座中,当限位柱到达限位槽处时,限位柱受到的挤压力消失,弹性件复位并通过连接盘推动限位柱进入对应的限位槽中,此时完成对灭火器的安装,从而在安装时,无需工作人员托举灭火器进行安装,从而降低了灭火器安装时的劳动成本,避免了灭火器从高处掉落的风险。

　　[0023] 附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。在附图中,

　　[0028] 图5为本实用新型中的具体实施例的图4中A处的放大结构示意图。

　　[0031 ] 图中, 1、安装板,2、升降机构,21、固定框,22、收线、滑槽,43、限位槽,44、推杆,5、限位机构,51、安装座,52、连接块,53、限位组件,531、连接板,532、滑杆,533、连接盘,534、限位柱,535、弹性件,54、螺纹筒,6、灭火器。

　　[0032] 下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。

　　[0033] 请参阅图1‑7所示,本实用新型提供以下技术方案,悬挂型干粉灭火器,包括安装板1,安装板1的底部安装有升降机构2,升降机构2的底部安装有收纳机构4,收纳机构4的内部设置有限位机构5,收纳机构4用于对限位机构5进行收纳,限位机构5的底部螺纹连接有灭火器6,安装板1用于将升降机构2安装到墙体上,升降机构2带动限位机构5升降使灭火器6能够进行升降,

　　[0034] 升降机构2包括固定框21和转动连接在固定框21内壁中部的收线的底部,收线包括安装座51和安装在安装座51内底壁两侧的限位组件53,转动收线伸出安装座

　　[0036] 如图1‑2和6所示,收线,收线,在本实施例中,驱动件3为摇杆,在其他实施例中驱动件3为手持电机,转动驱动件3可以带动收线进行收放,从而实现对灭火器6的升降。

　　[0037] 如图4‑5所示,收纳机构4包括收纳框41 ,收纳框41的顶部安装在固定框21的底部,固定框21的底部与收纳框41的顶部均开设有供钢丝绳23穿行的通槽,收纳框41的内壁两侧均开设有若干个限位槽43,若干个限位槽43呈矩形阵列分布,位于下方限位槽43的直径小于位于上方限位槽43的直径,收纳框41的两侧均开设有若干个与限位槽43相贯通的滑槽

　　42,滑槽42的内部滑动连接有推杆44,推杆44的外侧安装有限位盘,限位盘与滑槽42的内壁滑动连接。

　　[0038] 如图3和7所示,限位组件53包括连接板531和滑动连接在连接板531内部的若干个滑杆532以及安装在滑杆532一端的限位柱534,安装座51的两侧均开设有供限位柱534穿行的槽,安装座51的顶部与钢丝绳23的底端相连接,若干个滑杆532呈矩形阵列分布,位于下方限位柱534的直径小于位于上方限位柱534的直径,收纳框41上位于下方的限位槽43与滑杆532上位于下方的限位柱534相适配,收纳框41上位于上方的限位槽43与滑杆532上位于上方的限位柱534相适配,滑杆532与限位柱534之间安装有连接盘533,滑杆532的一端外侧设置有弹性件535,弹性件535为弹簧,弹性件535的一端安装在连接板531的一侧,弹性件535的另一端安装在连接盘533的一端,当安装座51进入收纳框41时,限位柱534受到挤压的力,此时弹性件535压缩使限位柱534缩入安装座51中,当限位柱534到达限位槽43处时,限位柱534受到的力消失,此时弹性件535复位并通过连接盘533推动限位柱534进入对应的限位槽43中,此时完成对灭火器6的安装。

　　[0039] 如图3和7所示,安装座51的内底壁中部安装有连接块52,连接块52的两侧均开设有与滑杆532相适配的通孔,连接板531安装在安装座51的内底壁且远离连接块52的一侧设置。

　　[0040] 需要说明的是,本实施例为悬挂型干粉灭火器,对灭火器6安装时,先将安装板1通过螺栓固定到安装架上,然后通过驱动件3旋转收线进入安装座51中,此时安装座51与收纳框41解除固定,在重力的作用下安装座51脱离收纳框41并向下移动,此时继续旋转收线到达地面时停止,此时将灭火器6螺纹连接到螺纹筒54上,连接完毕后,通过驱动件3反向旋转收线上的螺纹筒54带动灭火器6向上移动,当安装座51再次进入收纳框41时,限位柱534受到挤压的力,此时弹性件535压缩使限位柱534缩入安装座51中,当限位柱534到达限位槽43处时,限位柱534受到的挤压力消失,此时弹性件535复位并通过连接盘533推动限位柱534进入对应的限位槽43中,此时完成对灭火器6的

　　安装,在安装时,无需工作人员托举灭火器6进行安装,从而降低了灭火器6安装时的劳动成本,避免了灭火器6从高处掉落的风险,拆卸时,先从底部拖住灭火器6或通过驱动件3限制收线转动,然后推动推动推杆44解除安装座51与收纳框41的固定,然后放出钢丝绳23使灭火器6到达地面,然后将灭火器6从螺纹筒54上拆下即可。
